Liniowy przez przewód

Czujniki położenia Gefran Linear-by-Wire zostały zaprojektowane z myślą o wydajności i wysokiej precyzji, dzięki czemu idealnie nadają się do nowoczesnych zastosowań przemysłowych wymagających dokładnych pomiarów liniowych. Czujniki te zapewniają niezawodne działanie i są idealne do środowisk, w których precyzja ma kluczowe znaczenie. Poznaj zalety i funkcje naszych czujników położenia Linear-by-Wire.

Potrzebujesz więcej informacji?

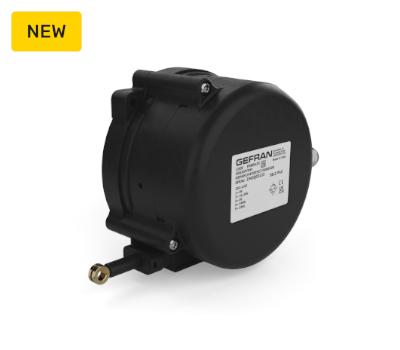

GSH-S 1.8-8.3 m
Czujnik linkowy do liniowego pomiaru położenia o zakresie od 1,8 do 8,3 m, dostępny z wyjściami analogowymi i cyfrowymi
..

GSH-S 1.8-8.3 m

Czujnik linkowy do liniowego pomiaru położenia o zakresie od 1,8 do 8,3 m, dostępny z wyjściami analogowymi i cyfrowymi

Informacje ogólne

Czujnik linkowy GSH-S to kompaktowe i wytrzymałe urządzenie przeznaczone do liniowego pomiaru położenia w maszynach mobilnych i sprzęcie terenowym. Dzięki zastosowaniu bezkontaktowej technologii efektu Halla zapewnia stabilną pracę, wysoką powtarzalność pomiarów oraz długotrwałą niezawodność bez zużycia elementu czujnikowego. Czujnik zapewnia pomiar położenia liniowego w zakresie od 1,8 do 8,3 m i można go łatwo zintegrować nawet w instalacjach o ograniczonej przestrzeni. Typowe zastosowania obejmują stabilizatory, wysięgniki teleskopowe i systemy podnoszące. Zaprojektowany z myślą o trudnych warunkach pracy, czujnik GSH-S jest odporny na wstrząsy, wibracje i wymagające warunki EMC typowe dla sprzętu terenowego. Jest dostępny z wyjściami analogowymi i cyfrowymi, w tym CANopen i CANopen Safety, co umożliwia elastyczną integrację z nowoczesnymi systemami sterowania. GSH-S posiada architekturę certyfikowaną pod kątem bezpieczeństwa funkcjonalnego do poziomu SIL2 (EN IEC 62061, IEC/EN 61508) oraz poziomu wydajności d – PL d (EN ISO 13849-1 Kategoria 2), obsługując zastosowania związane z bezpieczeństwem w maszynach mobilnych.

GŁÓWNE CECHY:

- Certyfikat bezpieczeństwa SIL2/PLd
- Zakres pomiarowy: Skok 1,800mm - 2,300mm - 3,300mm - 4,300mm - 4,800mm - 5,300mm - 6,300mm - 7,300mm - 8,000mm - 8,300mm (dla niższych lub średnich skoków należy zapoznać się z dedykowaną instrukcją ZERO/SPAN)
- Napięcie zasilania: +10..36 Vdc (inne wyjście - patrz sygnał wyjściowy dla właściwego napięcia zasilania)
- Połączenia elektryczne: Wyjście złącza M12
- Rozdzielczość: Praktycznie nieskończona dla wyjścia potencjometrycznego - dzielnika napięcia; wyjście analogowe 0,5...4,5V, 0...10V, 4...20mA 12-bitowe; wyjście CANopen 14-bitowe
- Liniowość: ± 0,25% FS (1800 mm do 4300 mm); ± 0,5% FS (4800 mm do 8300 mm).
- Powtarzalność: < ±3% FS (dla 1,800 mm, 2,300 mm, 3,300 mm) dłuższe długości < ±2% FS
- Temperatura pracy: -40°C...+85°C
- Wibracje: 20g między 10 Hz ... 2000 Hz zgodnie z IEC 60068-2-6
- Wstrząsy: Impuls w 3 osiach; 50 g 11 ms zgodnie z IEC 60068-2-27
- Kompatybilność elektromagnetyczna: 2014/30/UE Kompatybilność elektromagnetyczna (EMC)
- Żywotność: 500 000 maks. prędkość 1 m/s maks. 0,5 g; 250 000 maks. prędkość 2 m/s maks. 1 g; typowa prędkość 1 m/s, typowe przyspieszenie 1 g
- Stopień ochrony IP: IP67 z żeńskim złączem współpracującym (patrz akcesoria)
- Materiał konstrukcyjny korpusu przetwornika i przewodu
- Przetwornik: PBT
- Przewód: Stal nierdzewna AISI316, powłoka nylonowa Ø0,85 mm

GSH-A 10-12.5m
Czujnik linkowy do pomiaru położenia liniowego i kąta nachylenia o zasięgu od 10 do 12,5 m, dostępny z wyjściami cyfrowymi.
.

GSH-A 10-12.5m

Czujnik linkowy do pomiaru położenia liniowego i kąta nachylenia o zasięgu od 10 do 12,5 m, dostępny z wyjściami cyfrowymi

Informacje ogólne

GSH-A to kompaktowy i wytrzymały czujnik linkowy z wbudowaną funkcją pomiaru kąta, przeznaczony do pomiaru położenia liniowego i nachylenia w maszynach mobilnych oraz sprzęcie terenowym. Oparty na bezkontaktowej technologii efektu Halla, zapewnia stabilną wydajność pomiarową, wysoką powtarzalność i długotrwałą niezawodność, eliminując zużycie elementu czujnikowego. Czujnik umożliwia połączony pomiar położenia liniowego (skoki od 10 do 12,5 m) i położenia kątowego (± 180°), co pozwala na jednoczesne monitorowanie wielu zmiennych za pomocą jednego urządzenia. Można go łatwo zintegrować nawet w instalacjach o ograniczonej przestrzeni i jest on zazwyczaj stosowany do sterowania położeniem i nachyleniem wysięgników teleskopowych, systemów podnoszących i konstrukcji przegubowych. Zaprojektowany do pracy w trudnych warunkach, GSH-A jest odporny na wstrząsy, wibracje i wymagające warunki EMC typowe dla maszyn terenowych. Jest dostępny z wyjściami cyfrowymi CANopen i CANopen Safety, co umożliwia elastyczną integrację z nowoczesnymi systemami sterowania. GSH-A jest dostępny z architekturami certyfikowanymi pod kątem bezpieczeństwa funkcjonalnego do poziomu SIL2 (EN IEC 62061, IEC/EN 61508) oraz poziomu wydajności d – PL d (EN ISO 13849-1 Kategoria 2), obsługując aplikacje bezpieczeństwa w maszynach mobilnych.

GŁÓWNE CECHY:

- Certyfikat bezpieczeństwa SIL2 / PLd
- Zakres pomiarowy: skok 10 000 mm – 12 500 mm
- Kąt nachylenia: 360° (±180°) – pojedyncza oś Z
- Sygnał wyjściowy: CANopen; CANopen Safety
- Napięcie zasilania: 8…32 V DC (przepięcie 36 V DC)
- Rozdzielczość: 14 bitów (pozycja liniowa); 0,1 stopnia (kąt nachylenia)
- Liniowość: < ± 1% FS (pozycja liniowa); < ± 0,5° (kąt nachylenia)
- Powtarzalność (pozycja liniowa): typ. ±0,5 % FS
- Dryft termiczny inklinometru: < ±0,015 °/°C
- Temperatura pracy: -40°C…+85°C
- Drgania sinusoidalne: 15 g w zakresie 10…2000 Hz, w 3 osiach (zgodnie z normą IEC 60068-2-6)
- Wstrząs: impuls 3-osiowy; 50 g 11 ms (zgodnie z normą IEC 60068-2-27)
- Kompatybilność elektromagnetyczna: 2014/30/UE (dyrektywa EMC); normy odniesienia: EN ISO 13766-1:2018; EN ISO 13766-2:2018
- Trwałość mechaniczna (cykle): 500 000 cykli przy v ≤ 1 m/s, a ≤ 0,5 g; 250 000 cykli przy v ≤ 2 m/s, a ≤ 1 g (v = prędkość liniowa kabla; a = przyspieszenie liniowe kabla)
- Stopień ochrony: IP67/IP69K (z łącznikiem współpracującym)
- Materiał obudowy: PBT
- Materiał linki: stal nierdzewna AISI316, powłoka nylonowa Ø 0,85 mm

GSH-A 1.8-8.3 m
Czujnik linkowy do pomiaru położenia liniowego i kąta nachylenia o zakresie od 1,8 do 8,3 m, dostępny z wyjściami cyfrowymi..
.

GSH-A 1.8-8.3 m

Czujnik linkowy do pomiaru położenia liniowego i kąta nachylenia o zakresie od 1,8 do 8,3 m, dostępny z wyjściami cyfrowymi

Informacje ogólne

GSH-A to kompaktowy i wytrzymały czujnik linkowy z wbudowaną funkcją pomiaru kąta, przeznaczony do pomiaru położenia liniowego i nachylenia w maszynach mobilnych oraz sprzęcie terenowym. Oparty na bezkontaktowej technologii efektu Halla, zapewnia stabilną wydajność pomiarową, wysoką powtarzalność i długotrwałą niezawodność, eliminując zużycie elementu czujnikowego. Czujnik umożliwia połączony pomiar położenia liniowego (skoki od 1,8 do 8,3 m) i położenia kątowego (± 180°), co pozwala na jednoczesne monitorowanie wielu zmiennych za pomocą jednego urządzenia. Można go łatwo zintegrować nawet w instalacjach o ograniczonej przestrzeni i jest on zazwyczaj stosowany do sterowania położeniem i nachyleniem wysięgników teleskopowych, systemów podnoszących i konstrukcji przegubowych. Zaprojektowany do pracy w trudnych warunkach, GSH-A jest odporny na wstrząsy, wibracje i wymagające warunki EMC typowe dla maszyn terenowych. Jest dostępny z wyjściami cyfrowymi CANopen i CANopen Safety, co umożliwia elastyczną integrację z nowoczesnymi systemami sterowania. GSH-A jest dostępny z architekturami certyfikowanymi pod kątem bezpieczeństwa funkcjonalnego do poziomu SIL2 (EN IEC 62061, IEC/EN 61508) oraz poziomu wydajności d – PL d (EN ISO 13849-1 Kategoria 2), obsługując aplikacje bezpieczeństwa w maszynach mobilnych.

GŁÓWNE CECHY:

- Certyfikat bezpieczeństwa SIL2 / PLd
- Zakres pomiarowy: skoki 1800 mm – 2300 mm – 3300 mm – 4300 mm – 4800 mm – 5300 mm – 6300 mm – 7300 mm – 8000 mm – 8300 mm (w przypadku skoków dolnych lub pośrednich należy zapoznać się z dedykowaną instrukcją obsługi ZERO/SPAN)
- Kąt nachylenia: 360° (±180°) pojedyncza oś Z
- Sygnał wyjściowy: CANopen; CANopen Safety
- Napięcie zasilania: 8…32 V DC (przepięcie 36 V DC)
- Rozdzielczość: 14 bitów (pozycja liniowa); 0,1 stopnia (kąt nachylenia)
- Liniowość: < ±0,5% FS (pozycja liniowa); < ±0,5° (kąt nachylenia)
- Powtarzalność (pozycja liniowa): typ. ±0,15% FS (skoki 1800…6300 mm); typ. ±0,5% FS (skoki 7300…8300 mm)
- Temperatura pracy: -40°C…+85°C
- Drgania sinusoidalne: 20 g w zakresie 10…2000 Hz, w 3 osiach (zgodnie z normą IEC 60068-2-6)
-Wstrząsy: impuls 3-osiowy; 50 g 11 ms (zgodnie z normą IEC 60068-2-27)
- Kompatybilność elektromagnetyczna: 2014/30/UE (dyrektywa EMC); normy odniesienia: EN ISO 13766-1:2018; EN ISO 13766-2:2018
- Trwałość mechaniczna (cykle): 500 000 cykli przy v ≤ 1 m/s, a ≤ 0,5 g; 250 000 cykli przy v ≤ 2 m/s, a ≤ 1 g (v = prędkość liniowa kabla; a = przyspieszenie liniowe kabla)
- Stopień ochrony: IP67/IP69K (z łącznikiem współpracującym)
- Materiał obudowy: PBT
- Materiał linki: stal nierdzewna AISI316, powłoka nylonowa Ø 0,85 mm

GSH-S 10-12.5 m
Czujnik linkowy do liniowego pomiaru położenia o zakresie od 10 do 12,5 m, dostępny z wyjściami analogowymi i cyfrowymi..
.

GSH-S 10-12.5 m

Czujnik linkowy do liniowego pomiaru położenia o zakresie od 10 do 12,5 m, dostępny z wyjściami analogowymi i cyfrowymi

Informacje ogólne

Czujnik linkowy GSH-S to kompaktowe i wytrzymałe urządzenie przeznaczone do liniowego pomiaru położenia w maszynach mobilnych i sprzęcie terenowym. Dzięki zastosowaniu bezkontaktowej technologii efektu Halla zapewnia stabilną pracę, wysoką powtarzalność pomiarów oraz długotrwałą niezawodność bez zużycia elementu czujnikowego. Czujnik umożliwia pomiar pozycji liniowej o długim skoku od 10 do 12,5 m i można go łatwo zintegrować nawet w instalacjach o ograniczonej przestrzeni. Nadaje się szczególnie do zastosowań wymagających rozszerzonych zakresów pomiarowych, takich jak wysięgniki teleskopowe i systemy podnoszące. Zaprojektowany z myślą o trudnych warunkach pracy, czujnik GSH-S jest odporny na wstrząsy, wibracje i wymagające warunki EMC typowe dla sprzętu terenowego. Jest dostępny z wyjściami analogowymi i cyfrowymi, w tym CANopen i CANopen Safety, co umożliwia elastyczną integrację z nowoczesnymi systemami sterowania. GSH-S posiada architekturę certyfikowaną pod kątem bezpieczeństwa funkcjonalnego do poziomu SIL2 (EN IEC 62061, IEC/EN 61508) oraz poziomu wydajności d – PL d (EN ISO 13849-1 Kategoria 2), obsługując zastosowania związane z bezpieczeństwem w maszynach mobilnych.

GŁÓWNE CECHY:

- Certyfikat bezpieczeństwa SIL2/PLd
- Zakres pomiarowy: skoki 10 000 mm – 12 500 mm
- Sygnał wyjściowy: proporcjonalny 10…90 %; 0,5…4,5 V; 0…10 V; 4…20 mA; CANopen; CANopen Safety
- Napięcie zasilania: 8…32 V DC (przepięcie 36 V DC); 4,5…5,5 V DC (tylko dla wyjścia ratiometrycznego); 13…32 V DC (tylko dla wyjścia 0…10 V)
- Połączenia elektryczne: wyjście z złączem M12, wyjście kablowe
- Rozdzielczość: 12 bitów (dla wyjść analogowych); 14 bitów (dla wyjść CANopen i CANopen Safety)
- Liniowość: < ± 1% FS
- Powtarzalność: typ. ±0,5 % FS
- Temperatura pracy: -40°C…+85°C
- Drgania sinusoidalne: 20 g w zakresie 10 Hz … 2000 Hz, w 3 osiach (zgodnie z normą IEC 60068-2-6)
- Wstrząs: 50 g, 11 ms, w 3 osiach (zgodnie z normą IEC 60068-2-27)
- Kompatybilność elektromagnetyczna: Dyrektywa EMC 2014/30/UE; Normy odniesienia: EN ISO 13766-1:2018; EN ISO 13766-2:2018
- Trwałość mechaniczna (cykle): 50 000 cykli przy v ≤ 2 m/s, a ≤ 1 g (v = prędkość liniowa kabla; a = przyspieszenie liniowe kabla)
- Stopień ochrony: IP67/IP69K (z łącznikiem współpracującym)
- Materiał obudowy przetwornika: PBT
- Materiał kabla: stal nierdzewna AISI316, powłoka nylonowa Ø 0,85 mm

GSF
Przewodowy przetwornik położenia (potencjometr przewodowy)
.
