MODUŁOWY I/OS
Nowa generacja zdalnych modułowych wejść/wyjść oparta na platformie Ethercat z szeroką gamą modułów analogowych i cyfrowych do sterowania i akwizycji wszystkich sygnałów procesowych. Instalacja side-by-side bez tylnego panelu i modułowa mechanika dla wydajnej instalacji i konserwacji.
Potrzebujesz więcej informacji?
Dziękujemy za wiadomość!
Skontaktujemy się z Tobą najszybciej jak to tylko możliwe.
G3-DA8
Moduł 8 wyjść analogowych
G3-DA8
Moduł 8 wyjść analogowych
Informacje ogólne
Moduł G3-DA8 posiada 8 izolowanych wyjść analogowych, które mogą być używane do wysyłania sygnałów referencyjnych do napędów, serwosterowników, zasilania przekaźników półprzewodnikowych z wejściem liniowym lub retransmisji zmiennych do urządzeń rejestrujących / innych jednostek itp. Wyjścia mogą być konfigurowane programowo jako wyjście napięciowe (±10V) lub prądowe (0...20mA, 4...20mA). G3-DA8 może być używany ze wszystkimi bramkami i procesorami G-Mation, z których otrzymuje zasilanie. Wymaga zewnętrznego zasilania +24V±25%, 0.5A max dla sygnałów polowych. G3-DA8 może odświeżyć 8 wyjść analogowych w czasie krótszym niż 80 μs, umożliwiając szybkie i dokładne sterowanie procesami w pętli zamkniętej w połączeniu z szybkimi protokołami komunikacji Ethernet w czasie rzeczywistym. Wyjścia są zabezpieczone przed zwarciem i przeciążeniem.
GŁÓWNE CECHY:
Konfigurowalne wejście analogowe:
- Napięcie 0...10V, ±10V > 1MΩ
- Prąd 0/4...20mA = 100Ω
- Potencjometr > 1MΩ
Dokładność lepsza niż 0,1% przy pełnej skali w całym zakresie temperatur od -10°C do +60°C.
16-bitowa konwersja A/D
Czas próbkowania <100μS na 8 kanałów
Diagnostyka:
- Dioda LED wykrywania zasilania
- Dioda LED stanu protokołu Ethercat

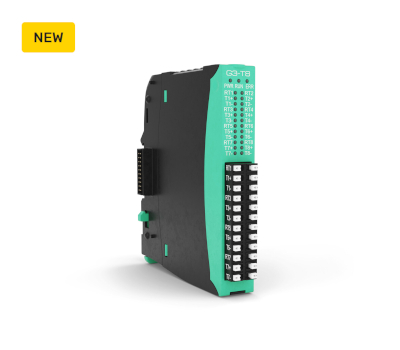

G3-T8
Moduł 8 wejść temperatury
G3-T8
Moduł 8 wejść temperatury
Informacje ogólne
G3-T8 to moduł akwizycji temperatury, który może zarządzać maksymalnie 8 termoparami lub czujnikami temperatury RTD.
Wejścia są konfigurowalne programowo jako wejścia termopar typu J, K, N, R, S, E, L, T, C, B i RTD. Wewnętrzna linearyzacja napięcia do temperatury i kompensacja zimnego złącza jest oparta na standardowych polinomianach ITS90, co zapewnia najlepszą dokładność. G3-T8 może być podłączony do wszystkich bramek G-Mation i procesorów, z których otrzymuje zasilanie. Czas akwizycji jest krótszy niż 200 ms dla 8 kanałów. Temperatury są podawane w dziesiątych częściach stopnia Celsjusza (°C) lub Fahreneita (°F).
GŁÓWNE CECHY:
Konfigurowalny typ wejścia:
- Termopara J, K, N, R, S, E, L, T, C, B
- RTD (2 i 3 fili)
- Pt100
- Pt1000
Optycznie izolowane wejścia temperatury
Dokładność: błąd odczytu poniżej 0,1% przy pełnej skali. Dokładność zimnego złącza <1°C do 25°C
Rozdzielczość temperatury 0,1 °C/°F
Izolacja wejścia 1,5 kV
Diagnostyka:
- Dioda LED wykrywania zasilania
- Dioda LED stanu protokołu Ethercat

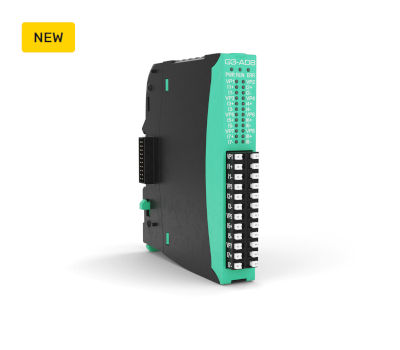

G3-AD8
Moduł 8 wejść analogowych
G3-AD8
Moduł 8 wejść analogowych
Informacje ogólne
Moduł G3-AD8 posiada 8 izolowanych wejść analogowych, które mogą być używane do odczytu sygnałów z różnych typów czujników liniowych, z jednostek retransmisyjnych, serwosterowników, systemów pozycjonowania. Wejścia mogą być konfigurowane programowo jako napięciowe (0...10V, ±10V), prądowe (0...20mA, 4...20mA) lub Po-tencjometryczne (>1kΩ). G3-AD8 może być używany ze wszystkimi bramkami G-Mation i procesorami, z których otrzymuje zasilanie G3-AD8 może pozyskać 8 wejść analogowych w czasie krótszym niż 100 μs dla 8 kanałów, umożliwiając szybkie i dokładne aplikacje do monitorowania procesów w pętli zamkniętej w połączeniu z komunikacją Ethercat. Każde wejście jest zabezpieczone przed błędnym podłączeniem.
GŁÓWNE CECHY:
Konfigurowalne wejście analogowe:
- Napięcie 0...10V, ±10V > 1MΩ
- Prąd 0/4...20mA = 100Ω
- Potencjometr > 1MΩ
Dokładność lepsza niż 0,1% przy pełnej skali w całym zakresie temperatur od -10°C do +60°C.
16-bitowa konwersja A/D
Czas próbkowania <100μS na 8 kanałów
Diagnostyka:
- Dioda LED wykrywania zasilania
- Dioda LED stanu protokołu Ethercat

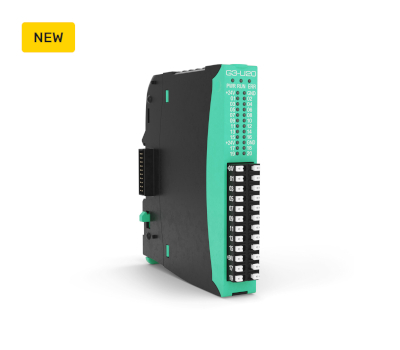

G3-U20
Moduł 20 wyjść cyfrowych
G3-U20
Moduł 20 wyjść cyfrowych
Informacje ogólne
Moduł G3-U20 posiada 20 optycznie izolowanych, prądowych wyjść cyfrowych na 24 VDC± 25%, 0,5A/2A maks. bezpośrednio zasilających obciążenia w VDC w granicach prądów znamionowych lub sterujących obciążeniami dowolnego rodzaju za pomocą przekaźników półprzewodnikowych, styczników. G3-U20 może być podłączony do wszystkich bramek G-Mation i procesorów, z których otrzymuje zasilanie. Wyjścia są podzielone na 2 grupy po 16 i 4 wyjścia, z maksymalnym prądem 8A na grupę. Każde wyjście jest zabezpieczone przed zwarciem, przeciążeniem i przegrzaniem. Wewnętrzny obwód rozmagnesowujący dla obciążeń indukcyjnych
GŁÓWNE CECHY:
Optycznie izolowane wyjścia cyfrowe 24 VDC ± 25%
Maksymalny prąd na kanał 0,5 A (ch1..16) i 2A (ch17..20)
Maksymalne napięcie zasilania 32 VDC
Izolacja > 1,5 kV
Diagnostyka:
- Dioda LED stanu dla każdego wyjścia
- Dioda LED wykrywania zasilania
- Dioda LED stanu protokołu Ethercat

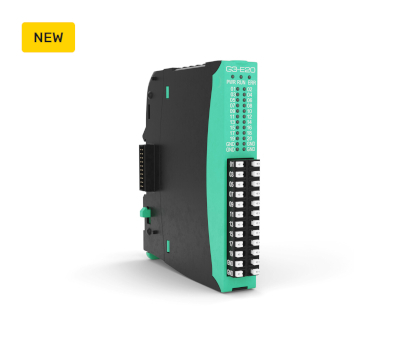

G3-E20
Moduł 20 wejście cyfrowe
G3-E20
Moduł 20 wejść cyfrowe
Informacje ogólne
Moduł G3-E20 posiada 20 optycznie izolowanych wejść cyfrowych, 24 VDC, pochłaniacz prądu. Odbiera sygnały logiczne ze styków, czujników zbliżeniowych, napędów i innych cyfrowych urządzeń wyjściowych 24 V zgodnych z IEC61131-2. G3-E20 może być połączony ze wszystkimi modułami i mostkami G-Mation G3, z których otrzymuje zasilanie. G3-E20 może być używany w systemach Ethercat o pełnej wydajności. Każde wejście jest zabezpieczone przed odwrotną polaryzacją i posiada dedykowaną diodę LED wskazującą jego stan. Każde wejście posiada niezależny filtr wejściowy wybierany programowo. 4 wejścia są programowo konfigurowalne do pomiaru częstotliwości do 1,5 kHz.
GŁÓWNE CECHY:
Optycznie izolowane wyjścia cyfrowe 24 VDC ± 25%
Maksymalne napięcie wejściowe: 32V@5mA
Ochrona przed odwrotną polaryzacją
Programowo wybierane filtry wejściowe 100 Hz i 5 kHz
Izolacja > 1,5kV
Diagnostyka:
- Dioda LED stanu dla każdego wyjścia
- Dioda LED wykrywania zasilania
- Dioda LED stanu protokołu Ethercat

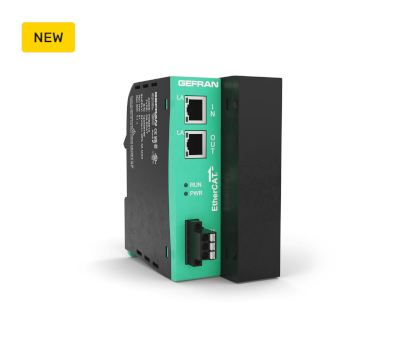

G3-ECAT
Mostek G-Mation G3 Ethercat
G3-ECAT
Mostek G-Mation G3 Ethercat
Informacje ogólne
G3-ECAT jest interfejsem komunikacyjnym pomiędzy modułami I/O z rodziny G-Mation G3 a siecią komunikacyjną Ethercat. Wszystkie moduły I/O podłączone do G3-ECAT są widoczne dla urządzenia nadrzędnego jako oddzielne i niezależne węzły Ethercat. G3-ECAT obsługuje zarówno redundancję kabli zewnętrznych, jak i redundancję połączeń wewnętrznych w przypadku awarii modułu I/O (tylko z prawidłowo zainstalowanym dostarczonym akcesorium do magistrali). G3-ECAT zapewnia zasilanie dla maksymalnie 20 modułów I/O.
GŁÓWNE CECHY:
Złącze magistrali polowej EtherCAT
- 2 standardowe złącza RJ45 (port IN / port OUT)
- Kabel UTP Cat5E o maksymalnej długości 100 m
Zasilanie
- 24Vdc ±25%, 3A max, zasila do 20 modułów G-Mation G3 I/O
- Zabezpieczenie przed odwrotną polaryzacją, zwarciem i przeciążeniem
- Podłączenie za pomocą 3-biegunowego odłączanego złącza
Diagnostyka:
- Port Ethernet (IN/OUT) Dioda LED stanu łącza / aktywności
- Dioda LED wykrywania zasilania
- Dioda LED stanu protokołu Ethercat
G3-EU20
Moduł 10 wejść cyfrowych + 10 wyjść cyfrowych
G3-EU20
Moduł 10 wejść cyfrowych + 10 wyjść cyfrowych
Informacje ogólne
Moduł G3-E20 posiada 20 optycznie izolowanych wejść cyfrowych, 24 VDC, pochłaniacz prądu. Odbiera sygnały logiczne ze styków, czujników zbliżeniowych, napędów i innych cyfrowych urządzeń wyjściowych 24 V zgodnych z IEC61131-2. G3-E20 może być połączony ze wszystkimi modułami i mostkami G-Mation G3, z których otrzymuje zasilanie. G3-E20 może być używany w systemach Ethercat o pełnej wydajności. Każde wejście jest zabezpieczone przed odwrotną polaryzacją i posiada dedykowaną diodę LED wskazującą jego stan. Każde wejście posiada niezależny filtr wejściowy wybierany programowo. 4 wejścia są programowo konfigurowalne do pomiaru częstotliwości do 1,5 kHz.
GŁÓWNE CECHY:
- 20 wejście cyfrowe 24 Vdc ± 25%
- Optycznie izolowany radiator Wejścia
- 4 wejścia konfigurowalne jako miernik częstotliwości do 1,5 kHz
G3-AM8
Moduł 4 wejścia analogowe + 4 wyjścia analogowe
G3-AM8
Moduł 4 wejścia analogowe + 4 wyjścia analogowe
Informacje ogólne
Moduł G3-AM8 posiada 4 wejścia analogowe i 4 w pełni konfigurowalne wyjścia analogowe, które mogą być używane do akwizycji różnych sygnałów z pola, takich jak czujniki liniowe, jednostki retransmisyjne, zawory proporcjonalne, systemy pozycjonowania, a także do dostarczania poleceń, takich jak odniesienie do napędów, serwomechanizmów, zasilania przekaźników półprzewodnikowych z wejściem liniowym lub retransmisji zmiennych do innych urządzeń lub do rejestrowania danych. Wejścia mogą być konfigurowane programowo jako napięciowe (0...10V, ±10V), prądowe (0...20mA, 4...20mA) lub potencjometryczne (>1kΩ). Wyjścia mogą być konfigurowane programowo jako wyjście napięciowe (±10V) lub prądowe (0...20mA, 4...20mA). G3-AM8 może być używany ze wszystkimi bramkami G-Mation i procesorami, z których otrzymuje zasilanie. Wymaga zewnętrznego zasilania +24V±25%, 0,5A max dla sygnałów polowych. Wyjścia są zabezpieczone przed zwarciem i przeciążeniem.
GŁÓWNE CECHY:
- 4 kanały wejściowe konfigurowalne jako napięcie, prąd lub potencjometr
- 4 kanały wyjściowe konfigurowalne jako napięciowe lub prądowe
- Rozdzielczość 16 bitów

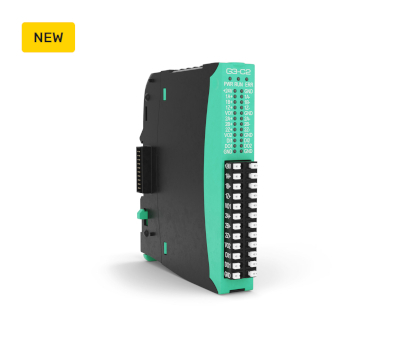

G3-C2
Moduł 2 - wejście enkodera
.
.
G3-C2
Moduł 2 - wejście enkodera
Informacje ogólne
Moduł G3-C2 obsługuje 2 w pełni konfigurowalne wejścia enkodera do odczytu sygnałów, takich jak licznik góra/dół, enkodery mono i dwukierunkowe, pomiar okresu lub częstotliwości. Jako szybka reakcja na zdarzenia z licznikami, 2 cyfrowe wyjścia 24Vdc są dostępne bezpośrednio na płytce. G3-C2 może być używany ze wszystkimi bramkami i procesorami G-Mation, z których otrzymuje zasilanie.
GŁÓWNE CECHY:
- 2-kanałowe wejście enkodera konfigurowalne jako licznik lub częstotliwość
- Zasilanie 8..32Vdc, 25mA
- 2 szybkie wyjścia cyfrowe jako zdarzenia zliczające

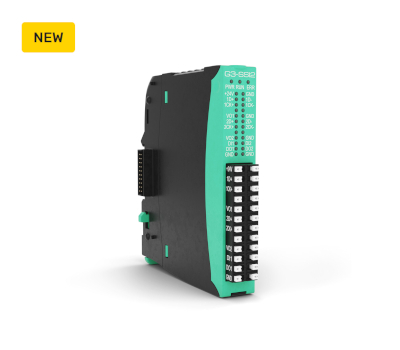

G3-SSI2
Moduł 2 - wejście enkodera
.
.
G3-SSI2
Moduł 2 - wejście enkodera
Informacje ogólne
Moduł G3-SSI2 obsługuje 2 w pełni konfigurowalne wejścia SSI do odczytu sygnałów z 24-, 25- lub 32-bitowym formatem danych, kodowaniem binarnym lub szarym, częstotliwością zegara wyjściowego od 10 kHz do 2 MHz. Jako szybkie zliczanie zdarzeń, bezpośrednio na płytce dostępne są 2 cyfrowe wyjścia 24Vdc. Moduł zapewnia diagnostykę w przypadku awarii zasilania zewnętrznego i przerwania połączenia czujnika. Minimalny czas próbkowania dla 2 kanałów wynosi 30µs w zależności od skonfigurowanego typu zegara i liczby przesyłanych bitów. G3-SSI2 może być używany ze wszystkimi bramkami i procesorami G-Mation, z których otrzymuje zasilanie.
GŁÓWNE CECHY:
- 2-kanałowe wejście enkodera konfigurowalne jako licznik lub częstotliwość
- Zasilanie 24Vdc, 500mA
- 2 szybkie wyjścia cyfrowe jako zdarzenia zliczające

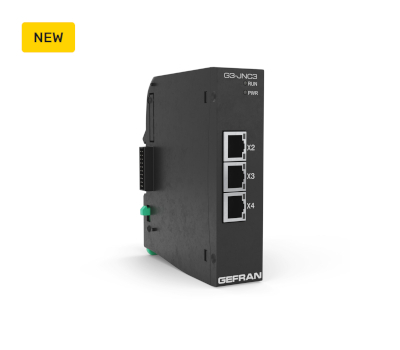

G3-JNC3
3 porty RJ45 do podłączenia modułu EtherCAT
.
.
G3-JNC3
3 porty RJ45 do podłączenia modułu EtherCAT
Informacje ogólne
Moduł G3-JNC3 składa się z 3 portów RJ45 i bezpośredniego interfejsu do magistrali systemowej G-Mation G3 i umożliwia rozszerzenie sieci automatyki EtherCAT. Magistrala systemowa G-MATION zintegrowana z modułem G3-JNC3 jest portem wejściowym EtherCAT, podczas gdy 3 porty z przodu modułu umożliwiają podłączenie nowych urządzeń EtherCAT do tych na magistrali.
Moduł G3-JNC3 nie wymaga zewnętrznego zasilania.
GŁÓWNE CECHY:
- 3 porty RJ45 jako rozszerzenie sieci automatyki EtherCAT
- Zasilanie z magistrali systemowej G-MATION
- Umożliwia topologię gwiazdy i drzewa EtherCAT

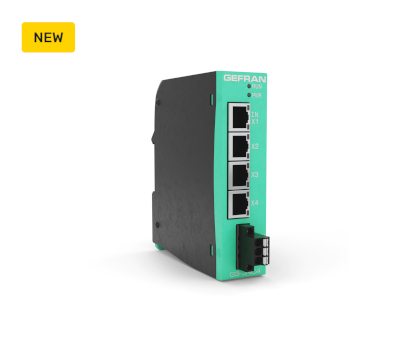

G3-JNC4
Złącze 4 portów RJ45 modułu EtherCAT
.
.
G3-JNC4
Złącze 4 portów RJ45 modułu EtherCAT
Informacje ogólne
Moduł G3-JNC4 składa się z 4 portów RJ45 i bezpośredniego interfejsu do magistrali systemowej G-Mation G3 i umożliwia rozszerzenie sieci automatyki EtherCAT. Magistrala systemowa G-MATION zintegrowana z modułem G3-JNC3 jest portem wejściowym EtherCAT, podczas gdy 3 porty z przodu modułu umożliwiają podłączenie nowych urządzeń EtherCAT do tych na magistrali. Moduł G3-JNC3 wymaga zewnętrznego zasilania 24VDC ± 25% 3A max.
GŁÓWNE CECHY:
- 4 porty RJ45 jako rozszerzenie sieci automatyki EtherCAT
- Zasilanie zewnętrzne 24VDC ± 25% 3A maks.
